一、方案背景与核心痛点

在半导体硅片清洗工艺中，传统人工记录、扫码识别模式存在金属环境识别失效、清洗液腐蚀损坏标签、工序追溯断层、混料错批风险高、洁净室人工干预污染、数据无法实时同步六大核心痛点，难以满足SEMI半导体行业标准与高精度、高洁净、全追溯的生产要求。

科智立（KEZLIY）依托工业级RFID技术，推出适配硅片清洗全工序的智能化解决方案，以抗腐蚀、耐高温、金属环境稳定识别、全流程自动追溯为核心，实现硅片清洗从入料、工位校验、多槽清洗、干燥出料到仓储流转的无人化、数据化、标准化管控，彻底解决人工失误与环境干扰导致的工艺风险。

二、方案核心设计原则

1. 严苛环境适配：满足清洗车间酸碱腐蚀、高温喷淋、高湿无尘、强金属干扰工况，设备防护等级达标，标签耐清洗、不易掉码、数据不丢失。

2. 全流程无接触追溯：全程无需人工扫码、手动录入，晶圆盒流转自动识别、工序自动记录、数据自动上传，零人工干预、零污染风险。

3. 高精度工序管控：精准匹配硅片批次、清洗配方、工艺时长、工位权限，杜绝错槽清洗、漏工序、超时长加工，保障硅片良率。

4. 标准兼容易集成：支持SEMI标准、SECS/GEM协议、Modbus通信，无缝对接清洗机台、MES系统、AMHS天车系统，即装即用、改造量小。

5. 数据可追溯可审计：全工序数据实时存储、永久留存，支持批次反向追溯、工艺复盘、质量溯源，满足半导体行业合规审核要求。

三、核心系统架构与硬件配置

（一）整体架构

采用感知层-传输层-应用层三级架构，实现“标签载信息、读写器做识别、平台管数据、系统控工序”的闭环管控：

- 感知层：晶圆盒专用TI玻璃管标签标签，承载硅片唯一ID、批次、材质、尺寸、清洗工艺配方、工序状态、洁净等级等核心信息；

- 传输层：科智立工业级RFID读写器JY-V640，稳定完成数据读取、写入、校验，实时上传至车间数据终端；

- 应用层：对接客户MES系统、WMS系统、设备PLC系统，实现工序自动调度、权限校验、异常报警、数据追溯、报表生成。

（二）核心硬件选型（科智立原厂标配）

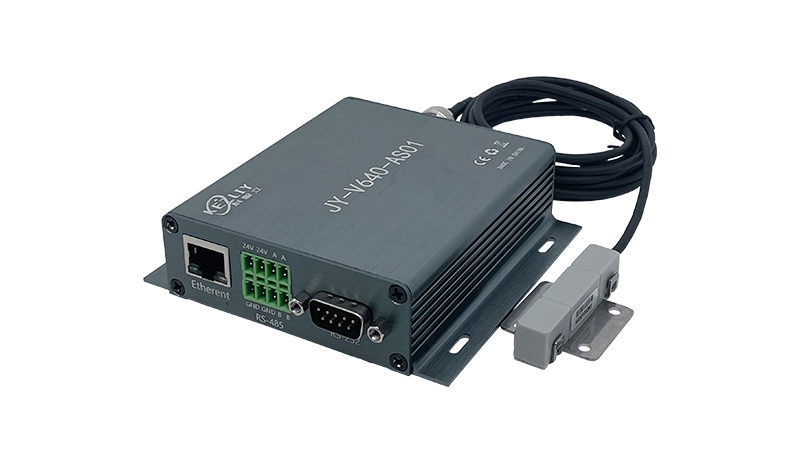

1. 核心读写设备：JY-V640半导体专用RFID读写器

- 适配标准：符合SEMI半导体行业标准，支持HDX半双工传输，兼容SECS/GEM、Modbus通信协议，无缝对接清洗机台与MES系统；

- 环境性能：IP54高防护等级，耐酸碱喷淋、抗潮湿、抗粉尘，适配清洗工位恶劣工况；内置64级自动调谐电路，强金属环境、多晶圆盒密集场景下读距稳定无漂移；

- 识别性能：读取距离0-80mm，写入距离0-60mm，识别准确率100%，快速写入，响应速度≤10ms；

- 安装方式：嵌入式安装于清洗机台入料口、出料口、槽体工位上方，或集成于AMHS天车、搬运机械手，不改动机台主体结构。

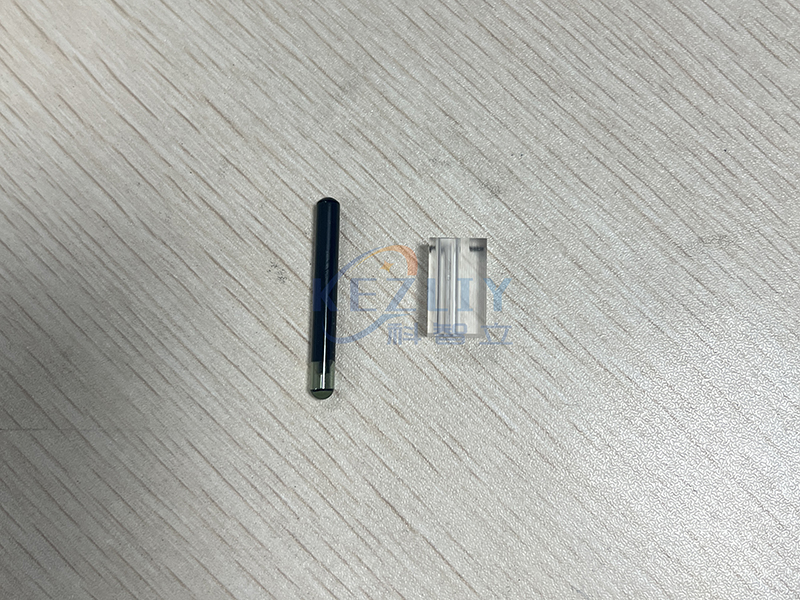

2. 专用识别载体：晶圆盒TI玻璃管标签

- 材质特性：采用半导体级耐高温耐腐蚀封装材质，耐受清洗工艺高温、酸碱清洗液长期浸泡，反复喷淋清洗不脱落、不损坏、数据不丢失；

- 规格适配：标准尺寸兼容FOUP前开式晶圆传送盒、晶圆花篮，支持嵌入式/贴片式安装，不影响硅片承载与机台运行；

- 数据能力：可重复读写，数据保存期限≥10年，单标签可存储完整清洗全流程工序数据，离线状态下仍可携带完整批次信息。

四、硅片清洗全流程RFID管控流程

1. 清洗前入料绑定与信息校验

硅片装入晶圆盒后，在入料工位通过JY-V640读写器将硅片唯一ID、批次号、材质规格、清洗工艺配方、目标工序、洁净等级写入RFID标签，完成物料与载体绑定。

系统自动校验批次信息与工艺匹配度，信息异常则禁止入料并触发报警，从源头杜绝混料、错料进入清洗工序。

2. 工位自动识别与工序权限管控

晶圆盒通过天车或机械手流转至清洗机台，入料口读写器自动读取标签信息，系统快速校验：

- 该批次硅片是否匹配当前机台清洗工艺；

- 是否按顺序进入对应清洗槽位（预清洗、酸洗、碱洗、纯水漂洗、干燥等）；

- 上一工序是否完成、是否具备当前工序加工权限。

校验通过则自动放行，机台自动调用对应清洗配方；校验不通过则禁止入槽，同步推送异常信息至中控室，彻底杜绝错槽清洗、工艺不匹配导致的硅片报废。

3. 清洗过程实时监控与数据记录

晶圆盒进入对应槽位后，读写器实时在线识别在位状态，系统自动记录：

- 入槽时间、出槽时间、单槽清洗时长；

- 清洗液参数、工艺参数、设备运行状态；

- 工序完成状态、合格标记、异常节点。

全程无需人工操作，所有数据实时同步至MES系统，实现每一片硅片、每一个槽位、每一道工序的全节点可追溯。

4. 清洗完成出料与状态更新

硅片完成全部清洗工序后，出料口读写器自动读取标签信息，系统标记清洗完成、合格/不合格、洁净等级、下一工序目标工位，并将完整工序数据写入标签与数据库。

合格产品自动调度至下一工序（光刻、刻蚀、仓储等），不合格产品自动分流至复检工位，全程无人工干预、无交叉污染。

5. 全生命周期追溯与质量管控

系统永久存储硅片从入料、清洗、流转到成品的全流程数据，支持通过硅片ID、批次号、时间、设备号反向追溯：

- 清洗工序完整记录；

- 工艺参数与设备运行数据；

- 操作人员、异常处理记录；

- 合格判定与质量检测结果。

快速定位质量问题根源，实现工艺优化、责任界定、合规审计全支撑。

五、方案核心优势

1. 极致环境适配，彻底解决场景痛点

专用硬件耐受清洗车间高温、酸碱腐蚀、高湿、强金属干扰，标签反复清洗不损坏、读写稳定不掉码，完全替代易损坏、易污染的纸质标签与人工扫码模式。

2. 100%去人工化，降低洁净室污染风险

全程无接触自动识别、自动记录、自动校验，无需人员接触晶圆盒，大幅减少洁净室人工干预，降低微粒污染风险，契合半导体高洁净生产要求。

3. 杜绝混料错批，显著提升硅片良率

系统自动校验工艺与工位权限，从技术层面避免人工失误导致的错槽清洗、漏工序、工艺不匹配问题，减少硅片报废，综合良率提升显著。

4. 效率大幅提升，降低生产成本

识别响应速度快，工序流转无等待，单批次清洗周期缩短；减少人工录入、核对、追溯工作量，降低人力成本；数据自动同步，无需事后补录，提升车间整体运转效率。

5. 无缝对接现有系统，改造便捷

无需大规模改动清洗机台与产线布局，支持嵌入式快速安装，兼容现有MES、PLC、AMHS天车系统，即装即用，短周期完成智能化升级。

6. 全流程合规可追溯，满足行业标准

完整留存清洗全流程数据，符合半导体行业SEMI标准与质量管控要求，轻松应对客户审核、质量审计、工艺复盘。

六、落地实施成效（客户案例验证）

浙江某头部半导体硅片生产企业应用本方案后，实现核心指标全面升级：

- 清洗工序识别准确率稳定100%，混料错批问题完全清零；

- 单批次清洗周期缩短20%，车间整体产能提升15%；

- 硅片清洗良率提升3%-5%，报废率大幅下降；

- 洁净室人工干预减少90%，污染风险显著降低；

- 全流程数据自动追溯，质量审核效率提升80%。

七、方案适用场景

本方案全面适配半导体硅片、晶圆制造全场景清洗工序，包括：

- 8英寸/12英寸硅片湿法清洗工序；

- FOUP晶圆盒自动化清洗与流转管控；

- 半导体湿法刻蚀、清洗一体化机台；

- AMHS天车搬运系统配套清洗工位识别；

- 硅片清洗后洁净度检测与流转追溯。

八、落地服务保障

1. 免费现场勘测，定制专属工位安装与部署方案；

2. 专业技术团队上门安装调试，无缝对接客户现有系统；

3. 提供操作培训与运维指导，保障车间人员快速上手；

4. 工业级硬件质保，7×24小时技术响应，长期稳定运维。
