 高频读写模块JY-HS6732



    JY-HS6732高频IC卡智能刷卡计费读卡模块,采用NXP公司高集成度读卡芯片 MFRC522开发而成支持对复旦、M1等IC卡片的读写操作;配套22mm*28mm方形PCB天线,UART通信接口,操作简单。

产品详情


产品描述:

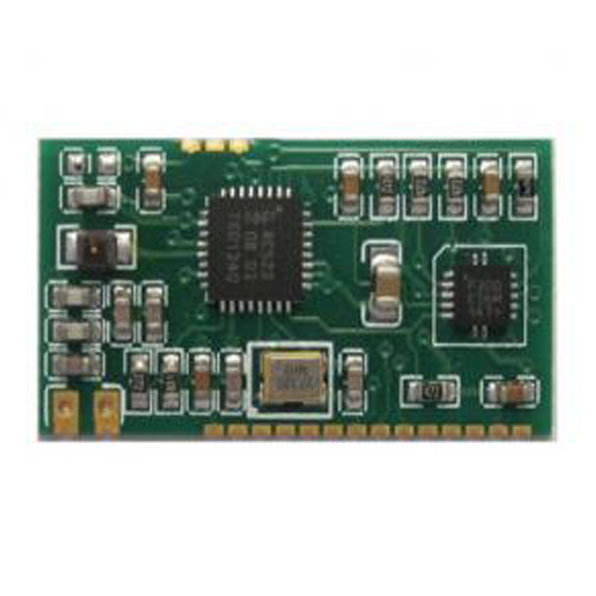

JY-HS6732是广州健永信息科技有限公司开发的高频IC卡智能刷卡计费读卡模块,采用NXP公司高集成度读卡芯片 MFRC522开发而成支持对复旦、Mifare1 S50、Mifare1 S70、Mifare UltraLight等IC卡片的读写操作;

采用贴片式安装,体积小巧、功耗低,易于集成到PDA、充电桩、充电站等设备中;

性能稳定,可靠性高,完全兼容ISO14443A协议;

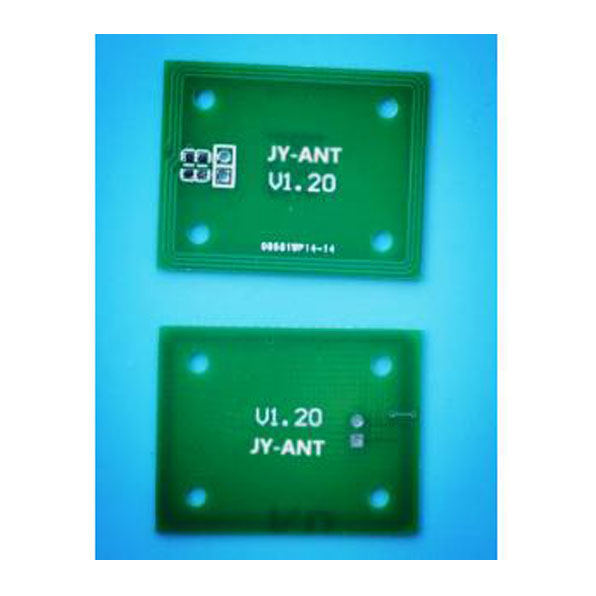

配套22mm*28mm方形PCB天线,UART通信接口,操作简单。


技术参数:


工作频率

13.56MHz

支持协议

ISO14443A

读取距离

5cm

工作方式

FDX(全双工通信)

读卡芯片

软解码

工作功耗

0.5W

读取时间

<100毫秒

接线方式

邮票孔贴片式

工作电压

3.3V

通信接口

UART

波特率

19200 bps

规格尺寸

28mm*15mm*2mm

工作温度

-20~+85

环境湿度

 5%~95%


极限参数:


工作温度:-20℃~+85℃

贮存温度:-40℃~+125℃

供电电压(vcc to vss):-0.3V~+6.0V

管脚对地电压:-0.3V~+5.0V

每个管脚最大IOL2mA

相对湿度:5%~95%

注:超出“绝对最大额定值”条件下工作会造成器件的永久损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在绝对最大额定值条件下工作,否则会影响其可靠性。



直流特性:


测试条件Temperature=+25℃。




管脚说明:


JY-HS6732管脚分布如下图所示。



相关应用:

> 一卡通扣费充值

> 图书管理

> 嵌入充电桩、充电座等设备

> 智能停车场

> 门禁安防

> 电子票证

> 电力管理

> 物流管理

> 储物柜管理

> 防伪防盗

> 立体仓库等


开发文档


JY-HS6732高频读写模块开发文档(ISO14443A)

智能充电桩刷卡计费模块解决方案
