 充电桩刷卡扣费读写模块JY-HD6712



    JY-HD6712高频IC卡读卡模块支持对复旦、M1等IC卡片的读写、扣费充值操作。广泛应用于充电桩管理、图书管理,资产管理,防盗与防伪,一卡通,电子票证等领域。

产品详情




产品描述:


JY-HD6712是广州健永信息科技有限公司开发的高频IC卡读卡模块,采用NXP公司高集成度读卡芯片 MFRC522开发而成支持对复旦、Mifare1 S50、Mifare1 S70、Mifare UltraLight等IC卡片的读写操作;

采用直插式安装,易于集成到PDA等手持设备中;

性能稳定,完全兼容ISO14443A协议,具有良好的EMC性能;

开发简单,可提供详尽的开发文档;

天线一体化,直接接线可用,UART接口,操作简单。


技术参数:


工作频率

13.56MHz

支持协议

ISO 14443A

读取距离

5cm

工作功耗

<0.6w

读取时间

<100ms

接线方式

2.54直插式

工作电压

3.3V

通信接口

UART

波特率

19200 bps

规格尺寸

50.5mm*46mm*4mm

工作温度

-25~+85

环境湿度

 5%~95%


极限参数:


工作温度:-20℃~+85℃

贮存温度:-40℃~+125℃

供电电压(vcc to vss):-0.3V~+6.0V

管脚对地电压:-0.3V~+5.0V

每个管脚最大IOL2mA

相对湿度:5%~95%

注:超出“绝对最大额定值”条件下工作会造成器件的永久损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在绝对最大额定值条件下工作,否则会影响其可靠性。



直流特性:


测试条件Temperature=+25℃。



管脚说明:

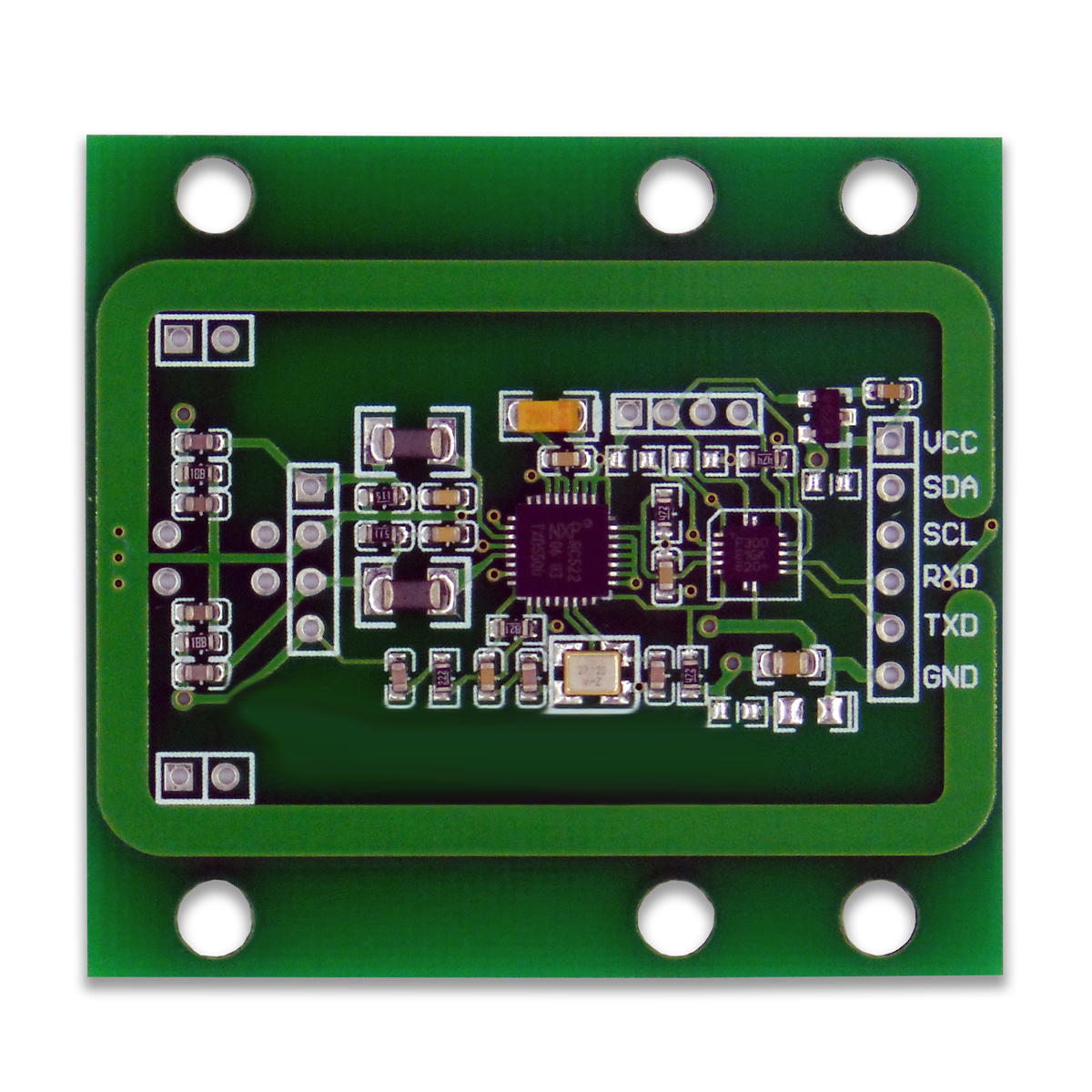

JY-HD6712管脚分布如下图所示。



相关应用:

> 一卡通扣费充值

>门禁安防

> 图书管理

> 资产管理

> 物品追踪

> 防伪防盗

> 会议签到

> 立体仓库

> 智能停车场

> 电子票证等


开发文档


JY-HD6712高频读写模块开发文档(ISO14443A)
