工作频率125KHz，体积小巧，易于集成到设备中；产品支持EMID及其兼容卡，读卡距离大于3cm；UART通信接口，操作简单，可通过发送命令使模块进入低功耗模式，天线尺寸28*21mm。

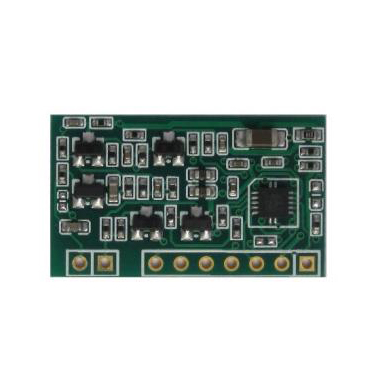

◆JY-LD6930是广州健永信息科技有限公司开发的低频ID卡读卡模块，支持TK、EMID及其兼容卡；
◆采用直插式安装，体积小巧，易于集成到PDA等手持设备中；

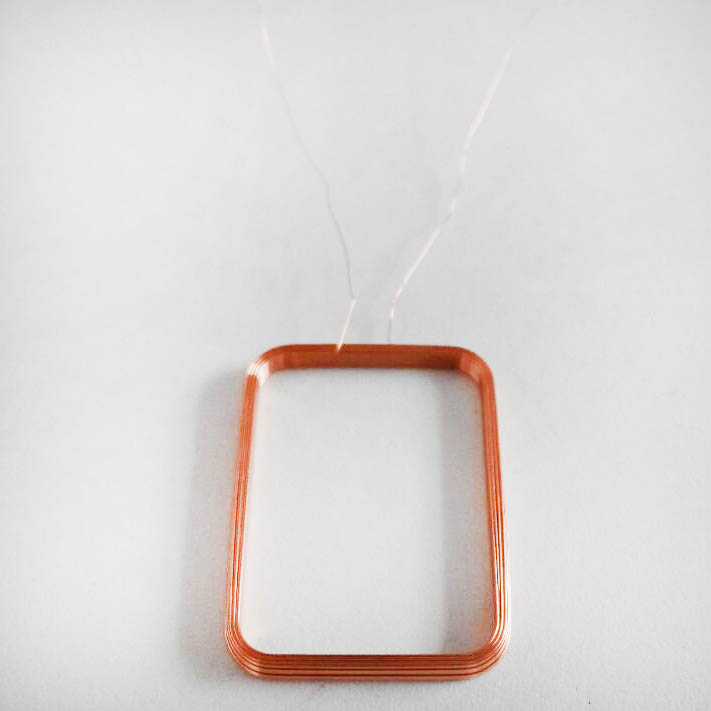

◆配套21mm*28mm方形天线，性能稳定，可靠性强；
◆UART通信接口，操作简单。
工作频率 | 125kHz |
支持协议 | ISO11784/5 |
读取距离 | 3cm |
读卡格式 | EMID、TK |
读卡芯片 | 软解码 |
工作功耗 | 0.3W |
读取时间 | 100毫秒 |
接线方式 | 2.54直插式 |
工作电压 | 3.3V |
通信接口 | UART |
波特率 | 19200 bps |
规格尺寸 | 27.94mm*16.51mm*2mm |
工作温度 | -20℃~+85℃ |
环境湿度 | 5%~95% |
极限参数:
工作温度:-20℃~+85℃
贮存温度:-40℃~+125℃
供电电压(vcc to vss):-0.3V~+4.2V
管脚对地电压:-0.3V~+6.0V
每个管脚最大IO:±2mA
相对湿度:5%~95%
注：超出“绝对最大额定值”条件下工作会造成器件的永久损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在绝对最大额定值条件下工作，否则会影响其可靠性。
直流特性:
测试条件Temperature=+25℃。

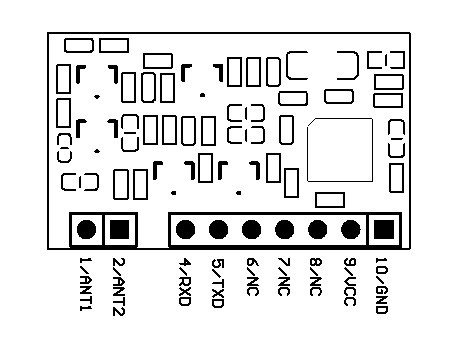

管脚说明:
JY-LD6930模块采用直插式，体积小巧，易于集成到PDA等手持设备中。
相关应用：
门锁门禁系统、 防伪防盗、 车辆管理、 仓储管理、水电管理、生产线自动化管理、物料运输管理、 铁路巡检、资产管理等
开发文档：
