频率134.2K，支持ISO 11784/5国际标准协议，可远距离识别所有HDX和FDX-B格式标签，读取HDX耳标最远可达80cm，地下管道标签最远可达220cm。UART通信接口，3.5-5.5V供电，波特率115200。支持多个读卡模块在附近同时使用，不影响读卡。
技术介绍：
半双工（HDX）与全双工(FDX)低频技术相比，HDX 不仅将读取范围扩大了50%，而且还能提供更强的射频(RF)信号，因为HDX读取器在HDX标签响应期间可自行关闭。这样，HDX读取器可专注于接受信号，从而比FDX能获得更精确的读数。对于FDX而言，读取器的信号处于常开状态，在试图读取FDX标签时可能造成射频干扰。此外HDX还采用移频键控技术，这样不仅使HDX的标签具有更优异的抗电磁干扰(EMI)能力，而且还能让读取器有效读取并区分彼此接近的标签。
产品描述：

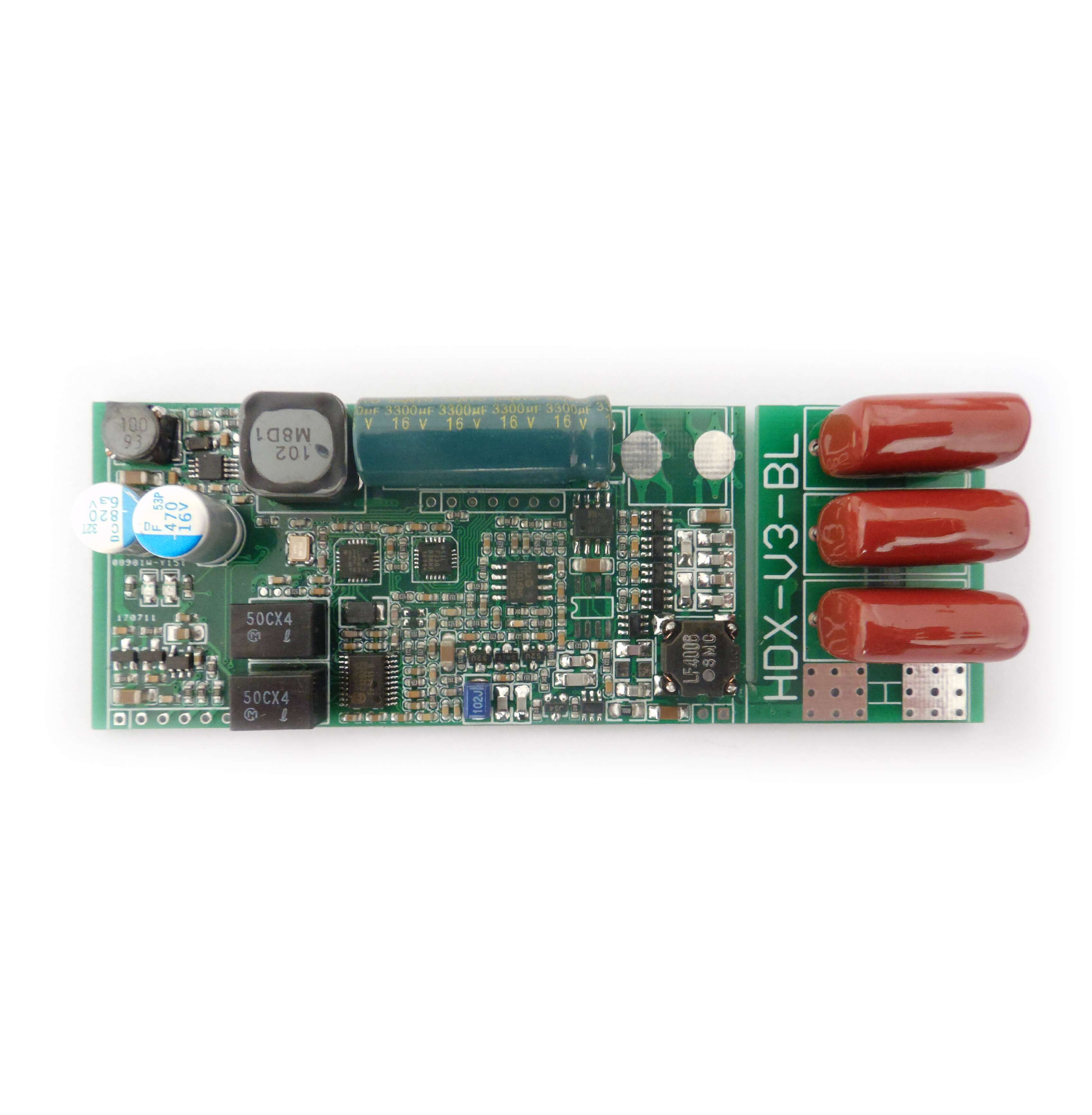

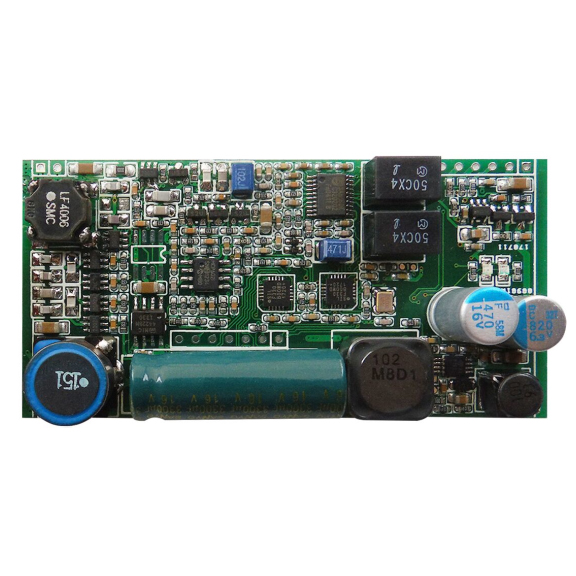

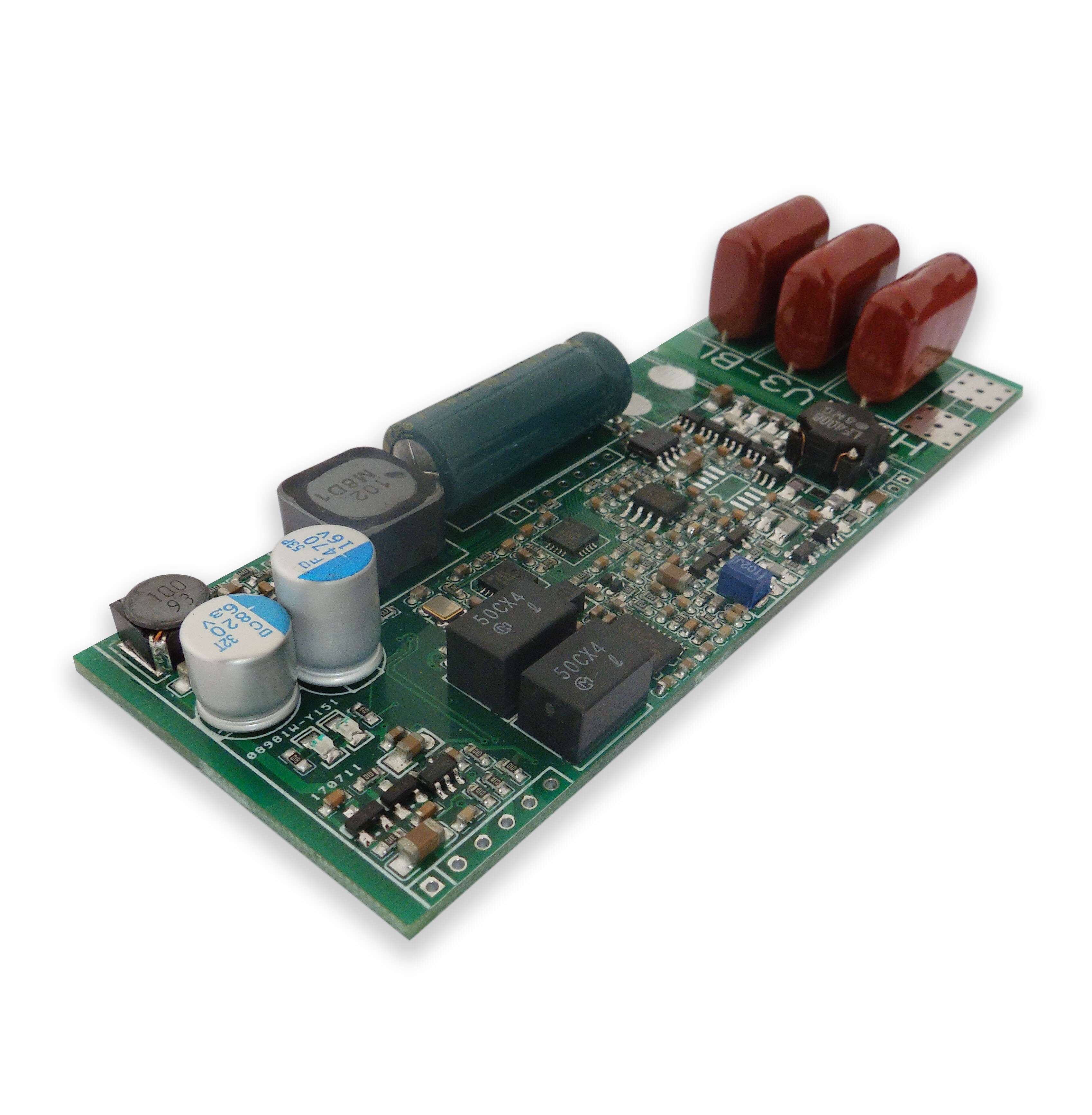

◆JY-LD6100是广州健永信息科技有限公司自主研发的一款低频HDX读卡模块，工作频率134.2kHz，穿透性强；
◆支持读取所有HDX和FDX-B格式标签，符合ISO11784/85国际标准协议；
◆配25cm直径天线，读HDX耳标65cm，读FDX-B耳标40cm，读地下管道标签180cm；
◆配100cm*100cm天线，读HDX耳标可达80cm；
◆UART通信接口，TTL电平输出，操作简单；
◆支持多个读卡模块在附近同时使用，不影响读卡。
工作频率 | 134.2khz |
支持协议 | ISO11784、ISO11785 |
读取距离 | ≥40m |
标签兼容 | HDX、FDX-B |
读卡芯片 | 软解码 |
工作功率 | ≤4.5w |
读取速度 | 100m/s |
接线方式 | 2.54插针式 |
工作电压 | 3.5v-5.5v |
通信接口 | UART |
波特率 | 115200bps |
规格尺寸 | 40mm*108mm*15mm |
工作温度 | -20℃~+80℃ |
环境湿度 | 5%~95% |
极限参数:
工作温度：-20℃~+85℃
贮存温度：-40℃~+125℃
供电电压(vcc to vss)：-0.3V~+5.5V
电源管脚对地电压：-0.3V~+5.8V
信号管脚对地电压：-0.3V~+3.5V
每个管脚最大IOL：±2mA
相对湿度：5%~95%
注：超出“绝对最大额定值”条件下工作会造成器件的永久损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在绝对最大额定值条件下工作，否则会影响其可靠性。
直流特性:
测试条件Temperature=+25℃。
管脚说明:
JY-LD6100模块管脚说明列表如下：
相关应用：
专给行业配套厂家生产读卡设备使用，广泛应用于城市地下管道巡检系统、门禁控制系统、动物管理、屠宰场、包装厂和工业自动化应用领域等。
