 半导体RFID读写器JY-V610系列



    JY-V610系列读写器工作频率134.2KHz,采用HDX半双工数据传输模式。支持标准Modbus RTU协议,可通过上位机软件进行参数配置,方便用户直接设置工作模式、通信速率及设备地址。读写器内部集成了射频部分通信协议,用户只需通过RS485通信接口发送接收数据便可完成标签的读写操作,无需理解复杂的射频通信协议.

产品详情

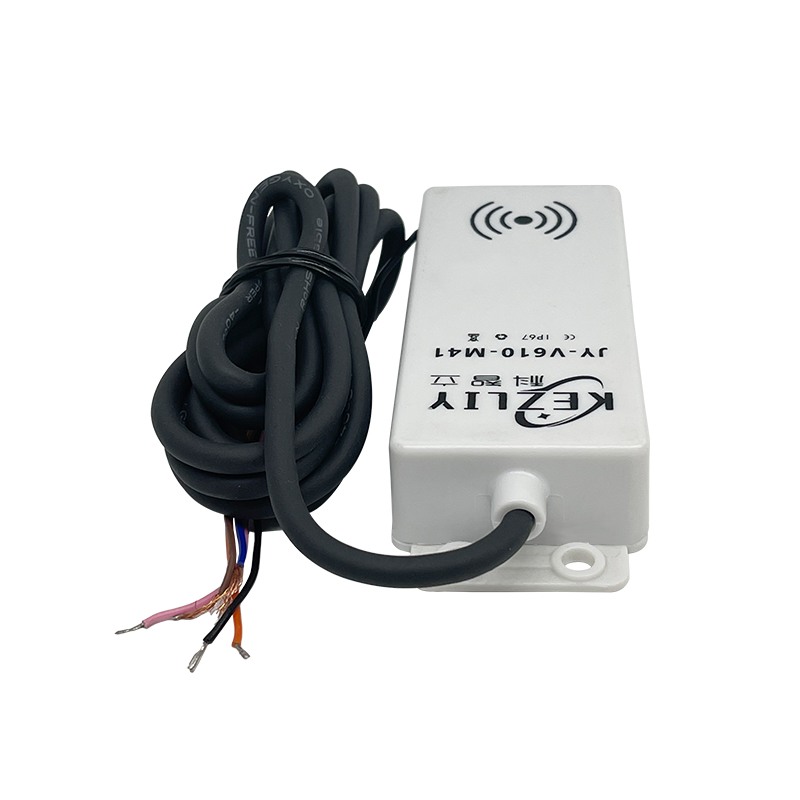

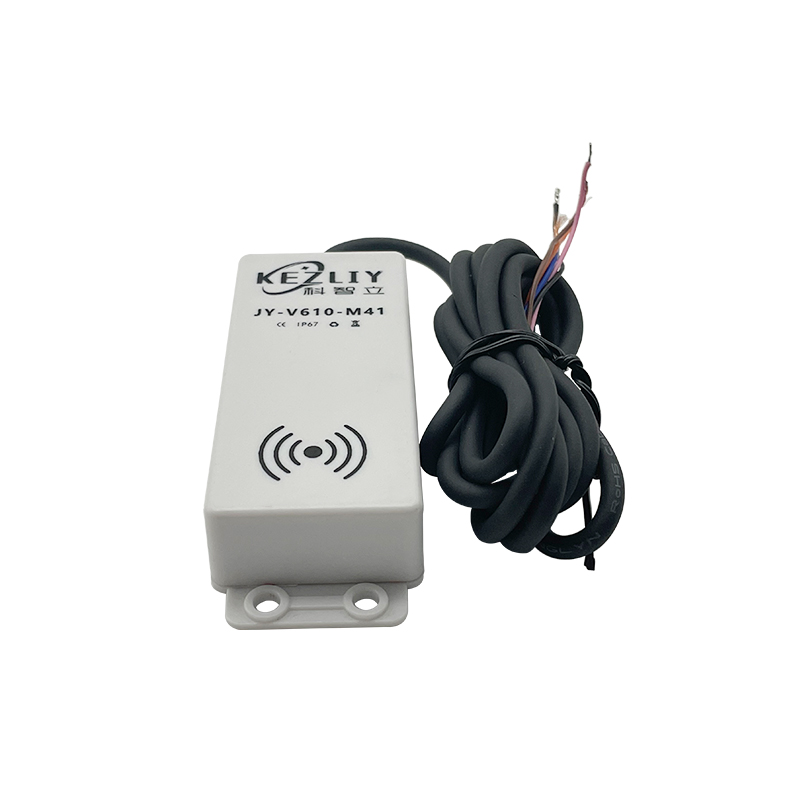

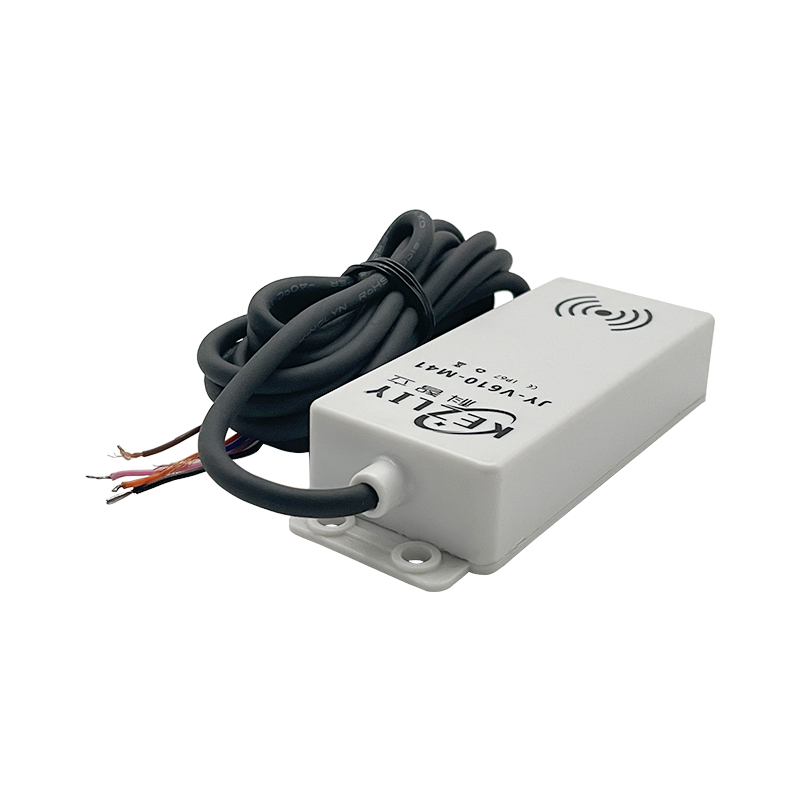

JY-V610半导体读写器是一款半双工HDX数据传输模式的半导体RFID读写器,支持Modbus RTU协议,用户可通过上位机软件进行参数配置,直接设置工作模式、通信速率及设备地址。内部集成了射频部分通信协议,用户只需通过RS485通信接口发送接收数据便可完成标签的读写操作,无需理解复杂的射频通信协议。工作频率134.2kHz,兼容Texas Instruments公司产的CID载体,具有出色的读写可靠性和耐环境性。

品牌

科智立KEZLIY

型号

JY-V610

读取距离

0-85mm

写入距离

0-60mm

工作模式

HDX

通信接口

RS485

工作电压

9-24V

工作功率

1W

待机电流

35mA

工作电流

80mA

电路保护

28V

工作频率

134.2kHz

工作温度

-25 ~ 70℃

工作湿度

10-90%RH

外壳材质

ABS+PC

防护等级

IP67

安装方法

M3螺丝,4处安装孔

标配附件

安装螺丝M3×4

产品尺寸

80*35.5*17.5mm

产品重量

75g

CID载体

RI-TRP-DR2B、RI-TRP-WR2B、RI-TRP-IR2B、RI-TRP-RR2B

棕色:▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ VCC 9-24V

蓝色:▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ GND

橙色:▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 485-A

粉色:▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 485-B

黑色:▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 信号地

以实际线材标贴说明为准。

物理及环境特性:

项目

技术参数

操作温度

-25℃~70℃

存储温度

-40℃~85℃

湿    度

5%~95%非凝结状态

重    量

75g

跌落测试

1.2米自由跌落

ESD性能

空气放电±8KV,接触放电±6KV

电气参数指标:

项目

技术参数

供电方式

直流9-24V

功   耗

1 W

电路保护

接反、过压和过流保护

通信接口

RS485

通信协议

MODBUS RTU

485默认通信波特率

9600 无校验

红色LED:电源指示灯

绿色LED:标签检测指示灯

读写器工作过程:

读写器街上电源后,红色LED处于空闲状态闪烁,正常工作状态常量。

读写器检测RFID标签:上位机发送“读取ID”命令,读写器接收解码后开始检测RFID标签,读取后蓝色LED点亮,同时通过RS485接口把数据传输到接收器。
