一、项目概述

为实现流水线上下料工位托盘、工装、物料的自动识别、批次追溯、防错防漏、自动化数据采集，解决传统人工扫码慢、漏扫、错扫、数据无法自动上传、流水线无法自动联锁等问题，科智立推出流水线上下料点位加装高频RFID读写器JY-H830方案。

实现：托盘到位自动读卡、上下料信息自动记录、流水线放行联锁、数据自动上传MES/ERP，实现流水线生产过程数字化、自动化管控。

二、现场工况分析

1. 设备类型：自动化输送流水线（滚筒/皮带/链板）

2. 识别对象：循环流转工装托盘、物料载具

3. 工作模式：流水线连续运行、托盘依次过站、间隔输送

4. 风险点：容易前后托盘串读、流水线震动漏读、金属托盘读卡不稳定、变频器动力线干扰

三、设备选型（流水线专用配置）

3.1 读写设备选型

采用13.56MHz 工业高频RFID读写器（ISO15693）JY-H830：

1，识别距离：0-75mm，适合流水线近距离定点读卡；

2，防串读能力强、单站单点识别，不读前后托盘；

3，支持Modbus RTU/TCP，直接对接流水线PLC；

4，IP67防水防尘，抗流水线粉尘、油污、震动；

5，流水线到位才读卡，避免重复读、误读；

3.2 标签选型

1. 金属托盘、金属工装：选用工业抗金属RFID载码体JY-K504AX；

2. 塑料托盘、普通载具：选用耐高温高频RFID标签JY-T303AX；

3. 标签固定：螺丝固定/铆接固定，防止流水线长期震动脱落；

四、安装位置与安装方式

4.1 标准安装位置（流水线通用）

RFID高频读码器安装在上下料工位托盘精准停止位置正下方/侧方，为流水线定点读卡位。

4.2 安装规范

1. 读写器与金属支架垫高20mm以上，避免金属衰减读卡信号

2. 读卡面与托盘标签保持平行正对，倾斜角度＜5°

3. 读卡有效距离控制在6–10cm稳定区间，适配流水线轻微震动

4. 前后托盘间距必须满足：同一时刻读卡区域只存在一张标签

5. 读写器避开电机、滚筒驱动、变频器等强干扰源

4.3 标签安装位置

统一固定在托盘居中底部或托盘侧边固定位置，保证每台托盘过站位置一致、识别一致性高。

五、控制检测方式（流水线最优方案）

1. 托盘流转至上下料工位；

2. 阻挡气缸/限位到位、光电开关感应托盘到位；

3. PLC触发单次读卡指令；

4. 读取托盘ID、工艺信息、批次信息；

5. 读卡成功：允许上下料、流水线放行、数据上传MES；

6. 读卡失败/无标签/非法标签：流水线报警、禁止放行、人工复核；

优势：无串读、无重复读卡、适配流水线连续过货。

六、电气接线规范

1. 设备供电：DC24V独立供电，稳压无波动

2. 通讯方式：RS485/网口接入流水线主控PLC

3. 信号线采用屏蔽线，单独走线，与动力线缆分开敷设

4. 强弱电分层布线，避免变频器、电机干扰读卡数据

5. 屏蔽层单端可靠接地。

七、系统工作流程

1. 流水线托盘进入上下料工位

2. 托盘到位，光电传感器触发

3. RFID读写器启动读卡

4. 读取托盘唯一ID及存储物料信息

5. PLC校验工装合法性

6. 合法托盘：记录上料/下料时间、工位、物料信息，上传MES，流水线自动放行

7. 异常托盘：系统报警、流水线暂停、禁止作业。

八、防串读、防漏读专项措施

1. 采用短距离高频读写器，缩小读卡感应范围

2. 全部采用触发式读卡，杜绝全程轮询读卡

3. 设备安装增加绝缘隔离、减少金属干扰

4. 调试校准读卡功率，刚好覆盖本工位托盘范围

5. 软件增加读卡防抖、数据校验、重复数据过滤逻辑

九、调试标准

1. 单托盘过站读卡成功率：100%

2. 无前后托盘串读现象

3. 流水线连续运行无死机、无断连

4. 上下料数据上传准确、无重复、无丢失

5. 报警逻辑正常、联锁停机功能可靠

十、常见问题与解决对策

1. 偶尔漏读：托盘定位偏差、距离过大 → 缩小读卡距离、加固限位

2. 串读前后托盘：轮询读卡、感应区过大 → 改为光电触发、降低读卡功率

3. 金属托盘读不稳：普通标签不抗金属 → 更换抗金属载码体

4. 数据跳动不稳定：动力线干扰 → 强弱电分离、屏蔽接地

十一、应用效益

1. 实现流水线上下料无人自动识别，替代人工扫码

2. 杜绝错料、错工序、错托盘生产

3. 所有上下料数据自动追溯、自动存档

4. 提升流水线自动化程度，减少停线核对时间

5. 数据实时对接MES，实现生产透明化管理

十二、相关设备

高频RFID读写器JY-H830

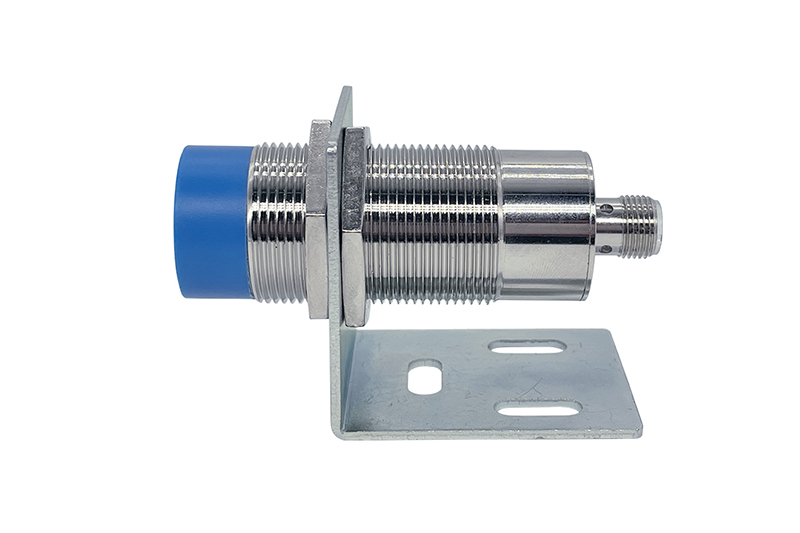

JY-H830是一款小尺寸的螺纹圆柱型高频RFID读写器，13.56MHz工作频率，支持读取ISO 15693协议与ISO 14443A协议格式的标签。支持Modbus RTU协议与Modbus TCP协议，可对接PLC/PC/单片机等系统。可应用于FA工业自动化、刀具管理、锂电池产线、挂轨行车站点识别、机械手控制、汽车生产线、生产流程管理、仓储物流管理等场景。

高频抗金属RFID标签JY-K504AX

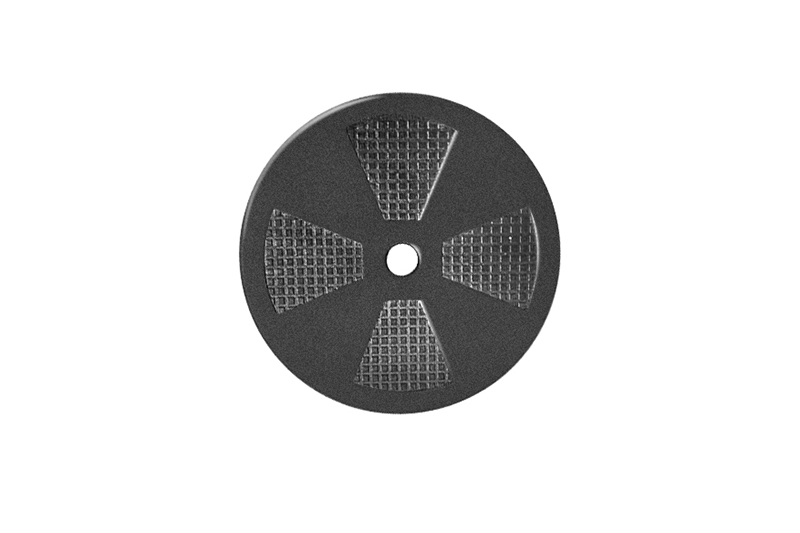

JY-K504AX专为金属工作环境研发生产的抗金属RFID标签，可直接贴于金属表面识别读取。工作频率13.56MHz，支持ISO 15693协议，PPS材质一次性封装成型，IP68防护等级，可应用于潮湿、粉尘、油污等恶劣环境中。
